閃蒸的情況下，氣動薄膜調節閥應該如何選型？
上篇文章我們說到了氣動薄膜調節閥閃蒸和氣蝕的危害，今天我們接著往下說，說說在閃蒸的情況下，氣動薄膜調節閥應該如何選型？
閃蒸工況閥門選型：
氣動薄膜調節閥從數學模型上分析，閃蒸的產生是因為P2
圖1
氣動薄膜調節閥主要從下列三個方面考慮：
1.閥門結構
閥門結構與閃蒸無關，但是卻能控制閃蒸的破壞。選擇流體方向改變盡可能少的閥門可以使顆粒沖擊數量減到最小。比如：
（1）采用介質自上而下流動的角形閥。由于角形閥中的介質直接流向閥體內部下游管道的中心，而不是像球形閥一樣直接沖擊體壁，所以大大減少了沖擊閥體體壁的飽和蒸汽氣泡數量。
（2）帶有旋啟式閥瓣的閥門結構也是一種有效方法。在閥體內部下游一側安裝旋啟式閥瓣，把閥體下游的壓力控制在飽和蒸汽壓力以下，使閃蒸出現在下游管線，有一段下游管線來承受閃蒸的破壞。
2.材料選擇
一般情況下，硬度校高的材料更能抵御閃蒸和氣蝕的破壞。對于那些肯定會受到流體沖擊的閥內區域，如閥座表面，選擇盡可能硬的材料。硬質合金鋼是常用的抗腐蝕材料，如電力行業經常選用鉻鉬合金鋼閥門。對于角形閥，其閥體可采用碳鋼結構，但其下游管道需要選用硬度高的材料，因為其閃蒸發生在閥體下游。對于球形閥，最好采用合金鋼閥體，因為閃蒸出現在閥體內部。
3.系統設計閃蒸現象跟系統設計密切相關。
圖2-1為調節閥將閃蒸水排向設備的系統。圖2（a)的閃蒸出現在調節閥與設備之間的管道里，閃蒸破壞只會出現在這個區域。圖2(b)的閃蒸出現在閥門下游和設備中，所以設備相對于管道來說必須具有更大的容積來防止高速氣泡沖擊材料表面。可見，良好的系統設計能幫助防止閃蒸破壞的發生。
感謝您耐心的閱讀！想了解更多信息可進入立信隆閥門官網www.nj-gjkd.cn，昆山立信隆10年專注蒸汽液體閥門研發制造，讓流體運行更穩定，更安全！提供全套閥門的解決方案。我們賣的不止是閥門，我們賣的是閥門的可靠性能！請立即撥打免費咨詢電話400 111 9611
閃蒸工況閥門選型：
氣動薄膜調節閥從數學模型上分析，閃蒸的產生是因為P2
圖1
氣動薄膜調節閥主要從下列三個方面考慮：
1.閥門結構
閥門結構與閃蒸無關，但是卻能控制閃蒸的破壞。選擇流體方向改變盡可能少的閥門可以使顆粒沖擊數量減到最小。比如：
（1）采用介質自上而下流動的角形閥。由于角形閥中的介質直接流向閥體內部下游管道的中心，而不是像球形閥一樣直接沖擊體壁，所以大大減少了沖擊閥體體壁的飽和蒸汽氣泡數量。
（2）帶有旋啟式閥瓣的閥門結構也是一種有效方法。在閥體內部下游一側安裝旋啟式閥瓣，把閥體下游的壓力控制在飽和蒸汽壓力以下，使閃蒸出現在下游管線，有一段下游管線來承受閃蒸的破壞。

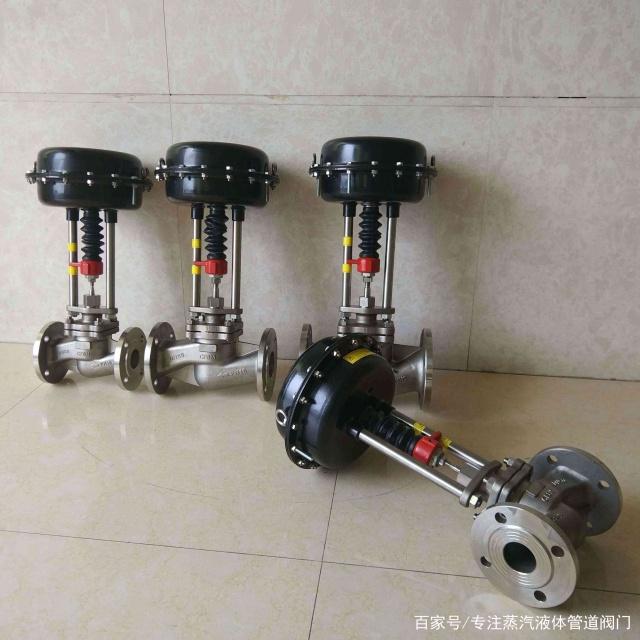

圖2-薄膜調節閥
2.材料選擇
一般情況下，硬度校高的材料更能抵御閃蒸和氣蝕的破壞。對于那些肯定會受到流體沖擊的閥內區域，如閥座表面，選擇盡可能硬的材料。硬質合金鋼是常用的抗腐蝕材料，如電力行業經常選用鉻鉬合金鋼閥門。對于角形閥，其閥體可采用碳鋼結構，但其下游管道需要選用硬度高的材料，因為其閃蒸發生在閥體下游。對于球形閥，最好采用合金鋼閥體，因為閃蒸出現在閥體內部。
3.系統設計閃蒸現象跟系統設計密切相關。

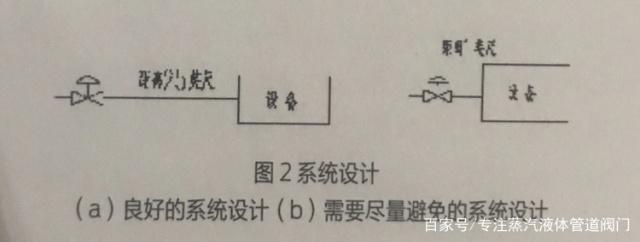

圖2-1為調節閥將閃蒸水排向設備的系統。圖2（a)的閃蒸出現在調節閥與設備之間的管道里，閃蒸破壞只會出現在這個區域。圖2(b)的閃蒸出現在閥門下游和設備中，所以設備相對于管道來說必須具有更大的容積來防止高速氣泡沖擊材料表面。可見，良好的系統設計能幫助防止閃蒸破壞的發生。
圖2-1-調節閥系統設計
感謝您耐心的閱讀！想了解更多信息可進入立信隆閥門官網www.nj-gjkd.cn，昆山立信隆10年專注蒸汽液體閥門研發制造，讓流體運行更穩定，更安全！提供全套閥門的解決方案。我們賣的不止是閥門，我們賣的是閥門的可靠性能！請立即撥打免費咨詢電話400 111 9611
